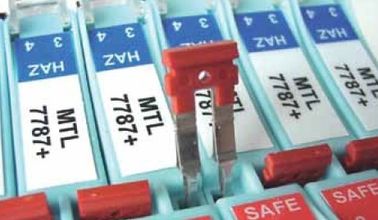

ỨNG DỤNG MTL7700 SERIES BARRIER

ỨNG DỤNG MTL7700 SERIES BARRIER

Đầu vào ►Analogue (cao cấp)

Máy phát 2 dây, 4 / 20mA, thông thường và thông minh

Các rào cản đề nghị cho sử dụng với các máy phát 4 / 20mA 'thường' và 'thông minh' (nuôi bằng một nguồn cung cấp quy 26V) là MTL7787 +.

Điều này cung cấp lên đến 12.9V (14.6V cho MTL7787P +) ở Vwkg và 20mA cho một máy phát và dòng của nó cũng như 5V cho các điển hình 250Ω tải.

Ứng dụng này và rào cản này là thích hợp để sử dụng với các thiết bị xe buýt điện tùy chọn.

Các MTL7706 + được khuyến khích cho các ứng dụng mà một nguồn cung cấp không được kiểm soát lên tới 35V được sử dụng. Nó cung cấp 16.0V đối với máy phát thông thường và thông minh tại 20mA, cũng như 5V cho một 250Ω tải điển hình.

Với MTL7706 + ga 3 là tiêu cực đối với trái đất, vì vậy các kết nối đến thiết bị đầu cuối 3 và 4 nên được đảo ngược.

đầu dò rung

Các truyền 3-dây sử dụng với thiết bị giám sát độ rung là luôn luôn được cung cấp bởi một nguồn cung cấp điện -24V dc - vì thế sự lựa chọn hàng rào được đề nghị là MTL7796- tiêu cực phân cực.

Đầu vào ► Analogue (cấp thấp)

Cặp nhiệt điện và các nguồn mV

Các rào cản đề nghị cho cặp nhiệt điện và các nguồn mV là MTL7760ac. Không phân cực rào 2 kênh này vẫn giữ được 'earthfree' bản chất của tín hiệu và cung cấp đầu vào của máy thu 'phao', từ chối phổ biến chế độ ac và can thiệp dc lên đến ít nhất 7V và không bị ảnh hưởng bởi lỗi trái đất trên các yếu tố chính .

AC cảm biến, tế bào quang điện, micro và lưu lượng kế tuabin

Các MTL7760ac là sự lựa chọn được đề nghị cho các thiết bị này. Trong khi nhiều người trong số này được định 'bộ máy đơn giản' và do đó không cần chứng nhận, lưu ý rằng một số cảm biến ac có thể phải chịu một mức độ quan trọng của điện cảm và do đó sẽ cần phải được thiết kế và chứng nhận cho vị trí nguy hiểm khu vực.

Đầu dò chuyển Slidewire

Sự lựa chọn đơn giản nhất là MTL7760ac. Rào cản này cung cấp sức mạnh và mang lại một tín hiệu đơn cực.

RTD

Đối với RTD 3-wire, một rào cản MTL7755ac đơn là sự lựa chọn kinh tế nhất. Điều này phù hợp để sử dụng với một cây cầu nổi - hai nhân vật chính từ tay cầu được bảo vệ bởi các rào cản với (cung cấp) thứ ba dẫn được nối đất qua hàng rào. Các rào cản có một sức đề kháng cuối toend thấp của chỉ 19Ω / kênh để giảm thiểu thay đổi khoảng thời gian và theo dõi các kênh của nó trong 0.15Ω (từ -20 ° C đến + 60 ° C) để giảm thiểu số không thay đổi theo nhiệt độ.

Nếu mạch cầu đã được nối đất, các kênh rào cản thứ ba được cung cấp bởi một MTL7756ac là cần thiết. Đối với độ chính xác cực, có 3 kênh, một cây cầu đất miễn phí có thể được sử dụng, một cấu hình mà hủy bỏ ra các lỗi nhỏ do rò rỉ hàng rào.

Kênh 1 và 2 (những người giữa thiết bị đầu cuối 1 & 2 và 3 & 4 tương ứng) theo dõi trong vòng 0.15Ω (từ -20 ° C đến 60 ° C).

4 dây không đổi hiện mạch không cần điện trở ngại xuất hiện và có thể được bảo vệ bởi hai rào cản MTL7761ac. Nếu sự gia tăng kháng vòng lặp là quá lớn, sử dụng hai rào cản MTL7755ac thay thế.

► CẦU căng-GAUGE

Cầu căng-đánh giá duy nhất

Điều này cho thấy một sự sắp xếp sử dụng hai hoặc ba rào cản, mà là an toàn trong khí IIC. Với MTL7761ac, mạch điện được cung cấp từ một nguồn 14V, 230Ω; nếu kháng cầu là 230Ω, sau đó các cầu điện áp 7V. Nếu kháng cầu là 350Ω, sau đó các cầu điện áp là 8.4V.

Một MTL7764ac có thể được sử dụng để cảm nhận được sự cung cầu điện áp.

Một MTL7761ac được sử dụng ở đây cho đầu ra mV.

Một MTL7766Pac cung cấp 12.3V cho một cây cầu với một nguồn cung cấp 20V 350Ω.

MTL7761Pac 's có thể được sử dụng cho các cảm giác và mạch pick-off.

CẦU ► căng-GAUGE (tt)

Cầu căng khổ đôi

Khá thường xuyên có nhu cầu theo dõi hai tế bào tải, và một mạch có thể, an toàn trong IIC, được hiển thị.

Ở đây, sự sụt giảm điện áp thấp của MTL7766Pac là một lợi thế.

Các MTL7766Pac cung cấp điện cho cầu (s) trong khi hai MTL7761Pac giao diện rào cản với cảm giác và mạch pick-off.

Sử dụng 350Ω hệ thống cầu, các điện áp sau đây có sẵn từ một MTL7766Pac với một nguồn cung cấp ± 10V:

1 cầu: 13.11V

2 cầu: 9.75V

Kết quả đầu ra ► Analogue

Kết quả đầu ra bộ điều khiển (I / P chuyển đổi)

Các kênh đơn MTL7728 + với sự sụt giảm điện áp 6.66V tại 20mA là sự lựa chọn cho hầu hết các đầu ra bộ điều khiển. Các phiên bản công suất cao hơn có sẵn: các MTL7728P + (5.1V thả) phù hợp cho các ứng dụng IIC; các MTL7729P + (3.68V thả) cho IIB ứng dụng.

Đối với các bộ điều khiển với một mạch đầu ra tách khỏi đường sắt 0V bởi các bóng bán dẫn điều khiển, 2 kênh MTL7787 + là sự lựa chọn ưa thích như các kênh trả lại có thể xử lý lên đến 26.6V cho phép các tín hiệu điều khiển được tắt hoàn toàn. Sự sụt giảm điện áp là 8.1V tại 20mA. Một phiên bản higherpower về sau này, các MTL7787P +, cũng có sẵn. Các kênh trở lại của những rào cản này xử lý lên đến 26.4V và điện áp giảm tối đa chỉ 6.38V là.

Các MTL7787 + và MTL7787P + cũng thích hợp cho các bộ điều khiển có chứa một điện trở cho phép sự trở lại hiện tại để được theo dõi cho hoạt động toàn vẹn cao.

► kỹ thuật số (on / off) đầu vào

Thiết bị chuyển mạch

Sự lựa chọn thông thường là MTL7787 + / 7787P + với một nguồn cung cấp quy định.

Các module MTL774X được khuyến cáo cho các ứng dụng một nguồn cung cấp không được kiểm soát lên đến 30V cho các mô-đun đầu ra relay, hoặc 35V cho các mô-đun đầu ra trạng thái rắn, được sử dụng.

Các MTL7789 + cung cấp một kênh rào thụ động kép cho đầu vào chuyển đổi nơi đầu vào hiện tại cho mỗi kênh là <10mA.

Thiết bị chuyển mạch / dò tiệm cận

Loạt các rào cản chuyển đổi / prox đầu vào mới MTL của cung cấp cho người dùng một sự lựa chọn của relay và kết quả đầu ra trạng thái rắn trong các phiên bản kênh đơn và kép.

Các MTL7741 là kênh duy nhất với một đầu ra chuyển đổi relay.

Các MTL7742 có một kênh duy nhất chuyển đổi trạng thái rắn có thể được cấu hình để chuyển đổi từ một đường sắt điện hoặc xuống mặt đất. Đây cũng là lý tưởng cho các ứng dụng tần số chuyển mạch cao.

Các MTL7743 MTL7744 và là phiên bản kênh đôi affording mật độ đóng gói rất cao. Điện phải được cung cấp cho các mô-đun bằng cách sử dụng cơ sở xe buýt điện.

Các MTL7745 là một đầu vào kênh gần nhất (hoặc chuyển sang đầu vào nếu 'cuối dòng' điện trở được lắp) với địa chỉ liên lạc tiếp sức cung cấp chuyển đổi và lỗi dòng trạng thái. Các LFD tiếp xúc gần gũi khi có một lỗi được phát hiện.

► kỹ thuật số (on / off) kết quả đầu ra

Báo động, đèn LED, solenoid van, vv

Đối với các ứng dụng này, các MTL7728 + được khuyến khích. Phiên bản Higherpowered có sẵn: các MTL7728P + thích hợp cho các ứng dụng IIC; các MTL7729P + cho IIB ứng dụng.

Nếu công tắc điều khiển là trái đất, sau đó các MTL7787 2 kênh + rào cản nên được sử dụng, hoặc, cách khác, phiên bản MTL7787P + cao quyền lực.

Nếu nguồn là kém sử dụng quy định các MTL7707 +.

Các MTL7707 + được khuyến khích cho các ứng dụng mà một nguồn cung cấp không được kiểm soát lên tới 35V được sử dụng.

► DƯƠNG DC HỆ THỐNG

Cấp thấp với các hệ thống dc 12V

Hai kênh của MTL7764 + MTL7767 + và có thể được kết hợp một cách an toàn trong IIC.

Các MTL7764 + có thể được sử dụng cho các tín hiệu logic trở lại ở mức độ thấp trong khi MTL7767 + được sử dụng cho 6V dc và hệ thống dc 12V.

18V dc hệ thống

Các kênh đơn MTL7722 + được khuyến khích cho các hệ thống dc 18V.

► AC VÀ DC HỆ THỐNG

Cấp cao hệ thống dc ac và

Các MTL7765ac linh hoạt sao kết nối và MTL7778ac phép Vwkg được phát triển từ mỗi kênh xuống đất nhưng chỉ cho phép Vwkg được phát triển giữa các kênh. Điều này cung cấp một số khả năng điện áp chế độ chung và có thể cho phép các thông số cáp cao hơn để được sử dụng.

► TIÊU CỰC VÀ NỔI VẬT TƯ ĐIỆN

Kỹ thuật số (on / off) kết quả đầu ra

Các MTL7728- được sử dụng với một nguồn cung cấp năng lượng tiêu cực và tích cực trái đất. Thường được sử dụng cho các đầu vào kỹ thuật số hoặc kết quả đầu ra, như được hiển thị.

Các MTL7728 - cũng có thể được sử dụng với nguồn điện nổi, đối với máy phát.

► TÙNG LÕI VÀ MÀN HÌNH CÁP

Các rào cản MTL7799 giả được sử dụng chủ yếu cho việc bảo vệ và nối đất chưa sử dụng dây cáp và kết nối màn hình. Thiết bị đầu cuối khu vực nguy hiểm 3 và 4 được nội bộ kết nối với các kết nối lắp / đất DIN-rail. Nó cũng cung cấp một kết nối xe buýt điện cho kết nối trực tiếp năng lượng cho mô-đun như các MTL7743 MTL7744 và nơi không có thiết bị đầu cuối vít nguồn điện được cung cấp.

► ỨNG DỤNG ĐIỆN BUS

Các xe buýt điện PB7700 là vô giá để tiết kiệm thời gian lắp đặt và nối dây khi kết nối nguồn điện 24V dc đến một số rào cản.

Ứng dụng điển hình bao gồm công tắc nguy hiểm khu vực, phát 4 / 20mA và thiết bị dò gần. Sơ đồ minh họa các cấu hình cho 4 rào cản nhưng lên đến 40 rào cản có thể được phục vụ bằng phương pháp này.

Các mô-đun thức ăn điện MTL7798 bình thường được sử dụng với các rào cản tiêu chuẩn như MTL7787 + và MTL7787P + vì cơ chế bảo vệ chuyến / điện áp hiện tại của MTL7798 bảo vệ cầu chì trong những rào cản.

Các rào cản MTL7799 giả có thể được sử dụng thay cho MTL7798 cho trực tiếp nguồn cấp dữ liệu qua 'kết nối của một nguồn cung cấp dc 24V lên xe buýt điện. Looping thức ăn năng lượng để mỗi đầu của điện bussed cho phép loại bỏ các rào cản cá nhân mà không mất quyền lực cho những người khác trong chuỗi.

Các đơn vị khác có thể sử dụng các thiết bị xe buýt điện:

MTL7706

MTL7707 +

MTL7707P +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 +

MTL7787P +

MTL7788 +

MTL7788R +

MTL7789 +
